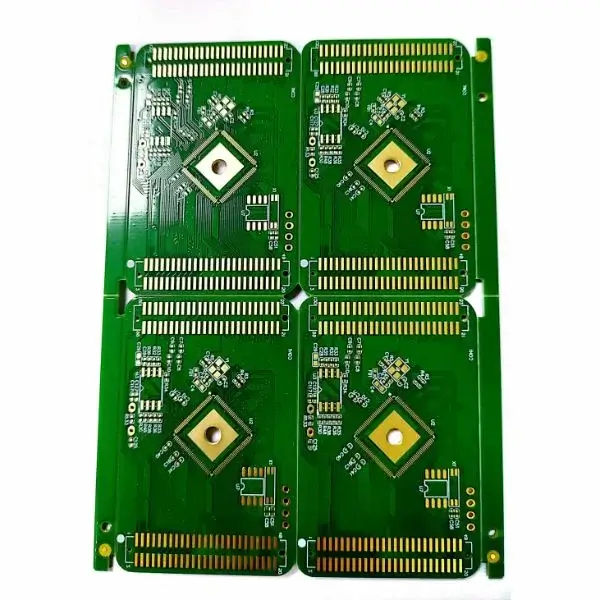

Печатная плата HDI
Целью HDI является достижение более высокой плотности подключения по сравнению с обычными платами, и центральной особенностью технологии являются микровыступы, глухие переходные отверстия, определяемые отверстиями диаметром менее 150 мкм, которые обычно просверливаются лазером. Микровзрыв проходит только между двумя или, самое большее, тремя слоями и обычно используется в сочетании с заглубленными переходными отверстиями и обычными сквозными отверстиями. Ярким примером технологии HDI является сам корпус BGA, который представляет собой печатную плату с чрезвычайно мелкими функциями.
Описание
HDI: Печатная плата с более высокой плотностью подключения на единицу площади, чем обычные печатные платы (PCB). Они имеют более тонкие линии и промежутки (≤ 100 мкм), меньшие переходные отверстия (≤ 150 мкм) и захватные площадки (≤ 400 мкм), а также более высокую плотность соединительных площадок (>20 подушечек/см2), чем используемые в традиционной технологии печатных плат.
Способность
Технические параметры изделия
Слой: 2-64
Толщина: 0,6-10 мм
Толщина меди: 0,3-12 унций
Минимальное механическое отверстие: 0,1 мм
Минимальное лазерное отверстие: 0,075 мм
HDI: 1+ n + 1, 2 + n + 2, 3 + n + 3
Максимальное соотношение сторон: 18: 1
Максимальный размер платы: 610 мм * 1100 мм
Минимальная ширина/ пространство: 2,4 /2,4 мил
Минимальный допуск по контуру: ±0,1 мм
Допуск по импедансу: ± 5%
Минимальная толщина полипропилена: 0,06 мм
Изгиб и скручивание: ≤0,5%
Материалы: FR4, High-TG, Rogers, Nelco, RCC, PTFE
Обработанная поверхность: HASL, не содержит Pb
Погружение: Золото/Олово/Серебро/ OSP/Иммерсионное золото + OSP
Специальные возможности: Золотое напыление, отслаивающиеся чернила, углеродные чернила
Наше преимущество
Рожденные в технологии, мы понимаем потребности в исследованиях и разработках.
Преодолейте барьеры от проектирования до производства.
Прослеживаемость качества.
Доставка осуществляется быстро и в срок.
часто задаваемые вопросы:
Вопрос: Какой Формат Спецификации Вы Предпочитаете?
A: Мы предпочитаем использовать Excel с указанием номера детали, производителя, количества компонентов,
информация о стоимости. Конечно, другой формат в порядке.
Вопрос: Сколько времени требуется для получения предложения по печатным платам и PCBA?
Предложение по печатным платам может быть готово в течение 2 часов.
Вопрос: Есть ли у вас какие-либо требования к минимальному количеству заказа (MOQ)?
Нет, у нас нет требований к MOQ, образец и массовое производство все могут поддержать.
