Конструкция печатной платы главного управления Com-express высокой плотности
Трудности:
Пространство для компоновки в проекте очень узкое. Размер com-e basic достигает 9298pin. Из-за плотности устройств нижний слой всей платы — это все устройства, и есть два модуля DIMM. Из-за ограниченности пространства можно использовать только один поверхностный слой и один нижний слой. Обычная конструкция сквозного отверстия не может быть реализована. После консультации с заказчиком допускается конструкция глухого заглубленного отверстия. Наконец, принята 16-слойная плита и 2-ступенчатая конструкция глухого заглубленного отверстия. Вначале проект был разработан другим поставщиком заказчика, но результатом оценки поставщика стало то, что дизайн не смог выйти. После этого наша компания оценила его и смогла это сделать. Наконец, дизайн был завершен.
Контрмеры:
1. Принципиальная схема расположения поверхностного устройства
2. Принципиальная схема расположения нижнего устройства

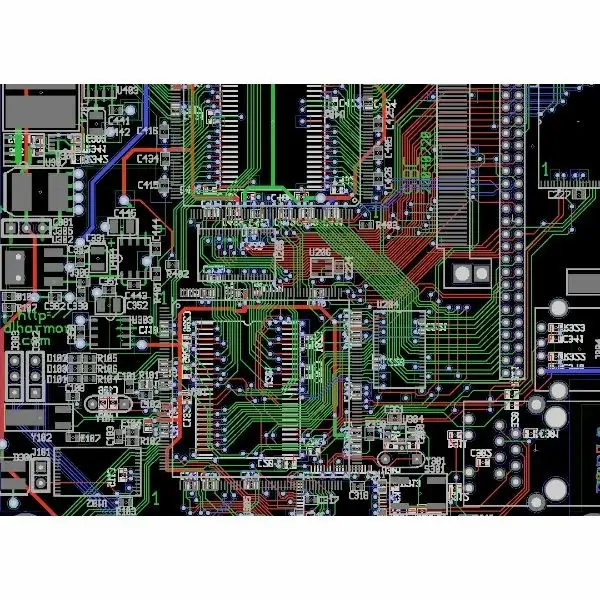

3. Общая компоновка и схема подключения
