Дизайн печатной платы основан на принципиальной схеме, разработчикам схем необходимо выполнить эту функцию.

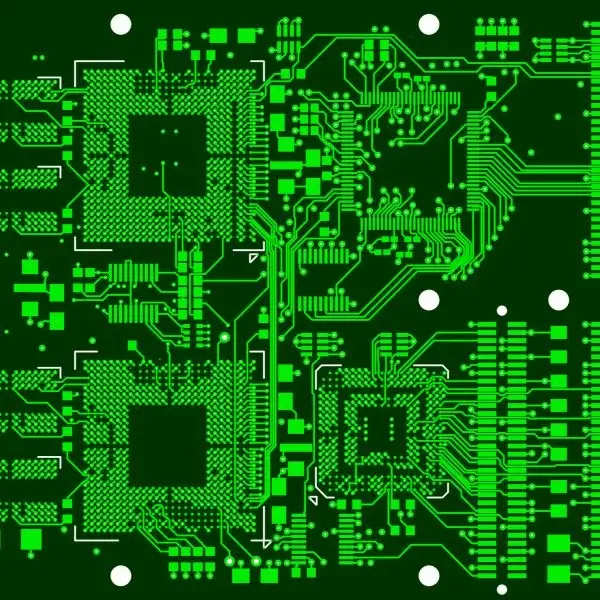

Дизайн печатной платы основан на принципиальной схеме, разработчикам схем необходимо выполнить функцию. Дизайн печатной платы в основном относится к дизайну макета, необходимо учитывать расположение внешнего подключения. Оптимизированная компоновка внутренних электронных компонентов. Оптимизированная компоновка металлического провода и сквозного отверстия. Электромагнитная защита. Рассеивание тепла и другие факторы. Отличный дизайн компоновки позволяет снизить производственные затраты и добиться хороших характеристик схемы и рассеивания тепла.
Вопросы компоновки печатных плат, требующие внимания
(1) Избегайте размещения важных сигнальных линий на краю печатной платы, таких как тактовый сигнал и сигнал сброса.
(2) Интервал между проводом заземления и сигнальной линией корпуса должен составлять не менее 4 мм; Соотношение длины и ширины провода заземления корпуса должно составлять менее 5:1, чтобы уменьшить эффект индуктивности.
(3) Устройство и провод в определенном положении будут зафиксированы с помощью функции БЛОКИРОВКИ, чтобы в будущем они не были ошибочно перемещены.
(4) Минимальная ширина проволоки должна быть не менее 0,2 мм (8 мил). В линиях с высокой плотностью и точностью печати ширина проволоки и расстояние между ними обычно могут составлять 12 мил.
(5) Принцип 10-10 и 12-12 может быть применен для подключения между выводами микросхемы в корпусе DIP. То есть, когда два штыря проходят через два провода, диаметр прокладки может быть установлен равным 50 мил, ширина и расстояние между прокладками могут быть установлены равными 10 мил, а когда только один провод проходит между двумя ножками, диаметр прокладки может быть установлен равным 64 мил, а ширина и расстояние между ними могут быть установлены равными расстояние между прокладками можно установить равным 12 миллиметрам.
(6) Если диаметр прокладки составляет 1,5 мм, то для увеличения прочности прокладки на отрыв длина и ширина прокладки должны составлять не менее 1,5 мм, и следует использовать круглую прокладку.
(7) Если проводка соединения сварочной площадки относительно тонкая, соединение между сварочной площадкой и проводкой должно быть выполнено в виде капли воды, чтобы сварочную площадку было нелегко отслаивать, а проводку и сварочную площадку было нелегко отсоединить.
(8) При проектировании медного приложения большой площади на медном приложении должно быть открытое окно, должны быть добавлены отверстия для отвода тепла, а открытое окно должно быть спроектировано в виде сети.
(9) Сократите, насколько это возможно, соединение между высокочастотными компонентами и уменьшите параметры их распределения и взаимные электромагнитные помехи. Уязвимые компоненты не должны располагаться слишком близко друг к другу, входные и выходные компоненты должны находиться как можно дальше.
